1. 电池充电系统；
2. 大功率直流设备；
3. 可再生能源储存；
4. 通用工业设备等场合；
5. 燃料电池&太阳能系统；
6. 新能源相关的基础设施；
7. 新能源汽车、混合动力汽车。
| 额定电压 | 吸合电压 | 释放电压 | 额定功率 |
| VDC | VDC | VDC | W |
| 9～36V | ≤9 | ≥3 |
|
| 45W(启动功率) |
| 4.0W(保持功率) |
1)吸合电压、释放电压可能会随着环境温度和使用条件而发生变化，敬请注意；
2)线圈施加电压的纹波率请保持在5%以下。
| 触点形式 | 1H |
| 接触电阻 | ≤1.5mΩ(6V DC/20A) |
| 额定电流 | 250A |
| 短时间通电电流 | 400A:10min |
| 800A:10s |
| 最大切换电流 | 1600A(320V DC) |
| 过载切断 | 50次（400A/450V DC） |
| 介电强度 | 触点与线圈间 | 3000V AC |
| 触点间 |
| 绝缘电阻 | 触点与线圈间 | Min：1000MΩ（1kV DC） |
| 触点间 |
| 吸合时间 | ≤40ms |
| 回跳时间 | ＜5ms |
| 释放时间 | ≤20ms |
| 触点形式 | 一组常开 |
| 型号 | D2F系列 |
| 接点 | 规格 | 横杆 |
| 材质 | 银合金 |
| 间隔（标准值） | 0.25mm |
| 最小适用负载 | DC5V 100mA |
| 绝缘电阻 | 100 MΩ以上 |
| 接触电阻（初始值） | 30MΩ以下 |
| 耐压 | 同级端子之间 | AC600V 50/60Hz 1min |
| 带电金属部与地之间 | AC1500V 50/60Hz 1min |
| 各端子与非带电金属部之间 | AC1500V 50/60Hz 1min |
| 振动 | 误动作 | 频率10～55Hz 双振幅1.5mm |
| 冲击 | 耐久 | 最大1000m/s2 |
| 误动作 | 最大300 m/s2 |
| 寿命 | 机械 | 1×106次（60次/min） |
| 电气 | 3×104次（30次/min） |

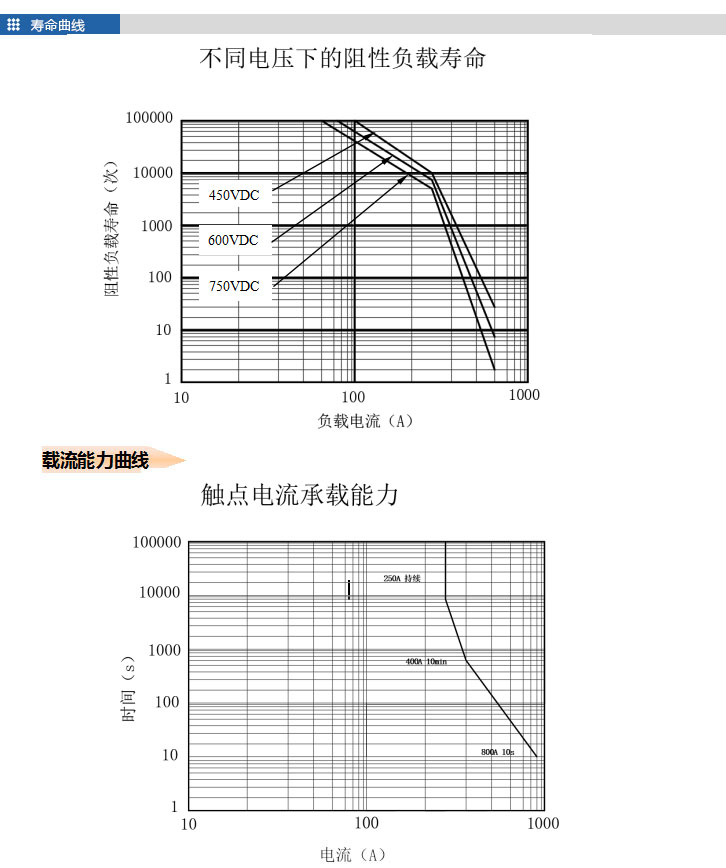

| 寿命 | 机械寿命 | 2×105次 |
| 电气寿命 | 450V DC | 1×104次 |
| （阻性负载） | 750V DC | 6×103次 |
| 耐冲击性 | 耐功能性冲击 | 20G |
| 耐破坏性冲击 | 50G |
| 耐振性 | 耐功能性冲击 | 20G(80～2000Hz) |
| 耐破坏性冲击 | 20G(80～2000Hz) |
| 使用环境 | 温度 | -40℃～+85℃ |
| 湿度 | 5%～85% R.H. |
| 产品重量 | 约460g |
1.规格范围：应避免规格以上的操作使用，包括但不限于线圈额定，主触点额定以及电器寿命等的超规格使用。以避免发生异常发热现象以及烟雾，火灾等事故。
2.使用L/R>1ms的感性负载(L负载)时，推荐并联浪涌器件。如未采取措施，可能会造成电气寿命缩短、切断不良。
3. 在没有加负载的情况下动作时，接触电阻可能会上升，请注意。
4. 安装与维修：继电器安装应牢固可靠，非正常连接时，容易导致继电器过热与火灾等事故。在安装母线时，请勿向端子施加过度的负载，否则可能会造成通断性能的故障。通电时，安装、维修，故障检修前，应事先切断继电器与连接器,插座等连接部分的电源。
5.触点端子的正确连接：继电器触点端有极性要求。请务必按照每个产品外壳的标示进行正确安装，将端子连接相反方向时，本说明中阐述的产品电气特性将不能获得保障。

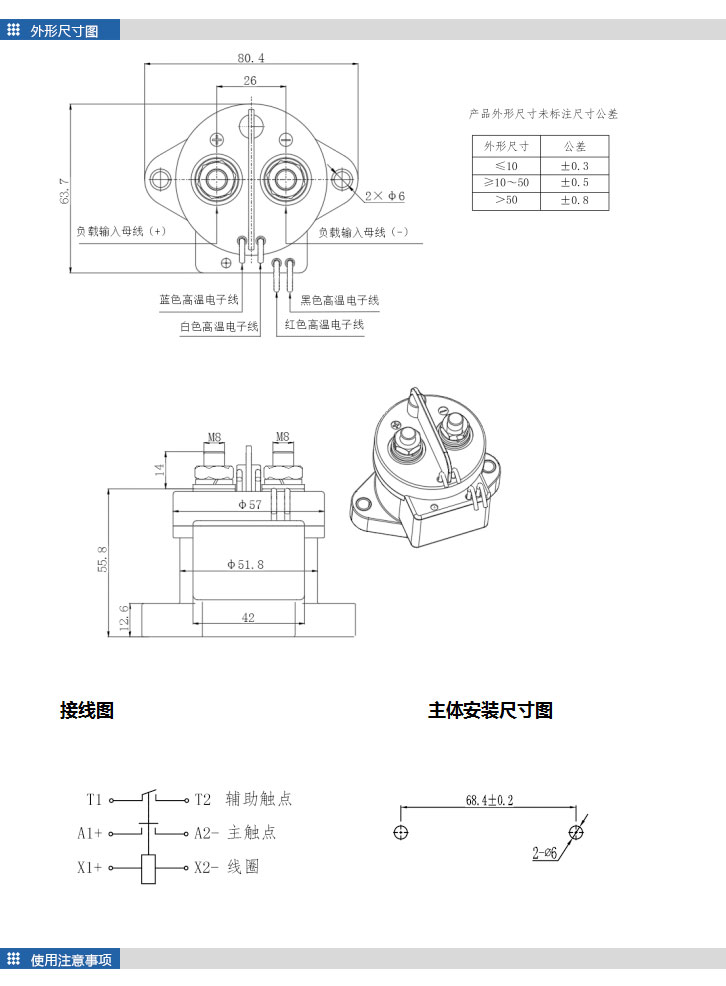

6.端子拧紧条件：各个部位的螺钉锁紧扭矩，请控制在下述的规定范围内。在超过范围的情况下，可能会造成破损。 A)M5螺钉：3Nm~4Nm（主体安装） B) M8螺钉：10Nm~12Nm（外负载安装）
7. 配线、母线等，请参考：250A:公称截面积120mm2以上。
8.严禁将产品长时间放置在超过产品温度使用范围的环境中。产品使用环境：温度-40℃~85℃，湿度5%~85%R.H.。
9. 线圈连接端子的正确安装：继电器线圈连接端有极性区别要求。
10 继电器意外坠地后，请不要再使用。
（说明书参数仅供参考，若有更改恕不另行通知。产品性能数据会随客户的实际需求进行调整。
