1. 电池充电系统；
2. 大功率直流设备；
3. 可再生能源储存；
4. 通用工业设备等场合；
5. 燃料电池&太阳能系统；
6. 新能源相关的基础设施；
7. 新能源汽车、混合动力汽车。
| 额定电压 | 吸合电压 | 释放电压 | 额定功率 |
| VDC | VDC | VDC | W |
| 12 | ≤8.4 | ≥1 | 5.5 |
| 24 | ≤16.8 | ≥2 | 5.5 |
1)吸合电压、释放电压可能会随着环境温度和使用条件而发生变化，敬请注意；
2)线圈施加电压的纹波率请保持在5%以下。
| 触点形式 | 1H |
| 接触电阻 | ≤2mΩ(6V DC/20A) |
| 额定电流 | 100A |
| 短时间通电电流 | 200A:10min |
| 300A:10s |
| 最大切换电流 | 1000A(320V DC) |
| 过载切断 | 50次（150A/450V DC） |
| 介电强度 | 触点与线圈间 | 3000V AC |
| 触点间 |
| 绝缘电阻 | 触点与线圈间 | Min：1000MΩ（1kV DC） |
| 触点间 |
| 吸合时间 | ≤25ms |
| 回跳时间 | ＜5ms |
| 释放时间 | ≤10ms |

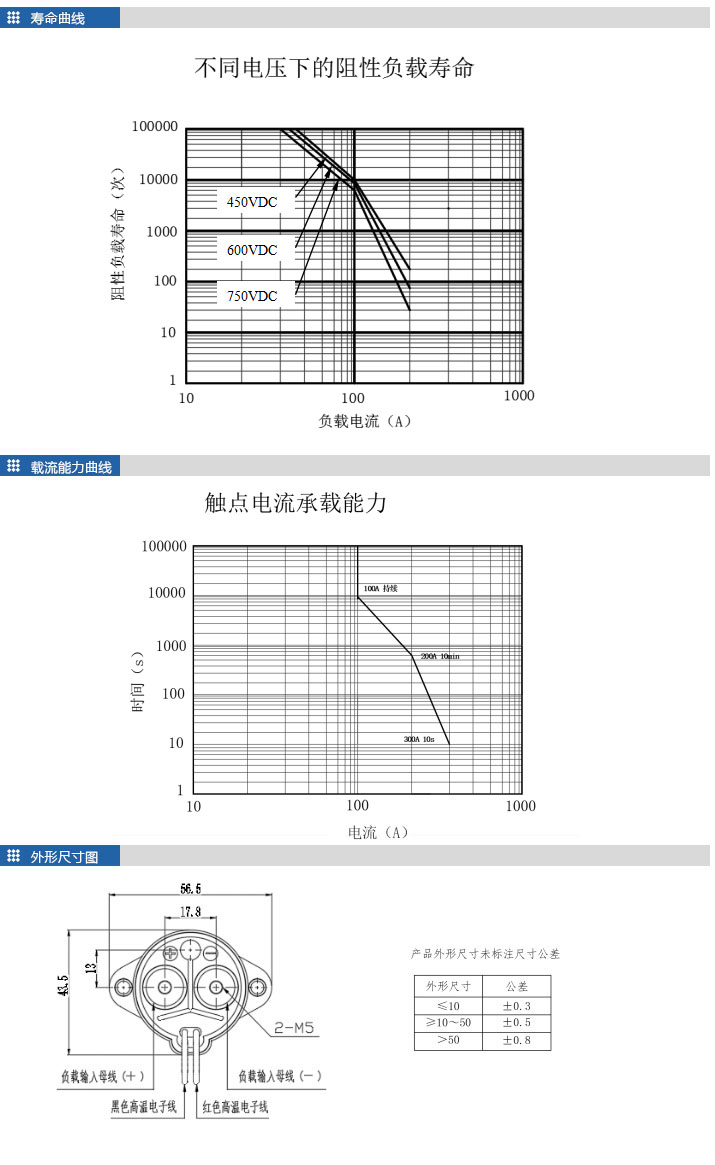

| 寿命 | 机械寿命 | 2×105次 |
| 电气寿命 | 450V DC | 1×104次 |
| （阻性负载） | 750V DC | 6×103次 |
| 耐冲击性 | 耐功能性冲击 | 20G |
| 耐破坏性冲击 | 50G |
| 耐振性 | 耐功能性冲击 | 4G(10～500Hz) |
| 耐破坏性冲击 | 4G(10～500Hz) |
| 使用环境 | 温度 | -40℃～+85℃ |
| 湿度 | 5%～85% R.H. |
| 产品重量 | 约220g
|
1. 规格范围：应避免规格以上的操作使用，包括但不限于线圈额定，主触点额定以及电器寿命等的超规格使用。以避免发生异常发热现象以及烟雾，火灾等事故。
2. 使用L/R>1ms的感性负载(L负载)时，推荐并联浪涌器件。如未采取措施，可能会造成电气寿命缩短、切断不良。
3. 在没有加负载的情况下动作时，接触电阻可能会上升，请注意。
4. 安装与维修：继电器安装应牢固可靠，非正常连接时，容易导致继电器过热与火灾等事故。在安装母线时，请勿向端子施加过度的负载，否则可能会造成通断性能的故障。通电时，安装、维修，故障检修前，应事先切断继电器与连接器,插座等连接部分的电源。
5.触点端子的正确连接：继电器触点端有极性要求。请务必按照每个产品外壳的标示进行正确安装，将端子连接相反方向时，本说明中阐述的产品电气特性将不能获得保障。

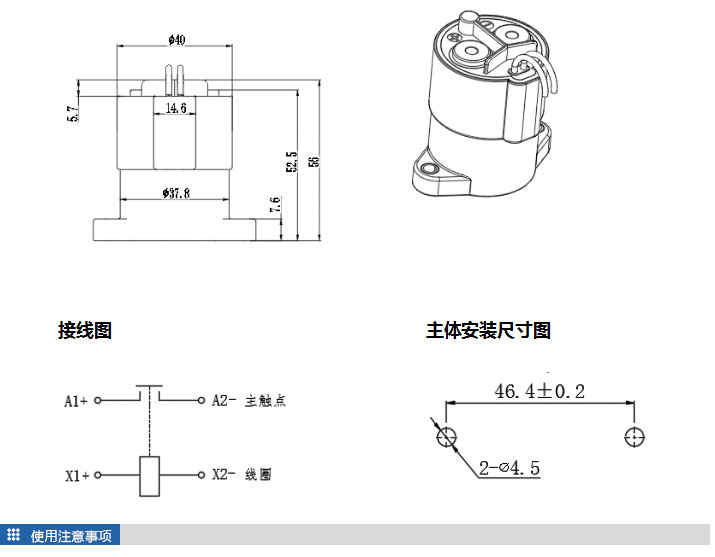

6. 端子拧紧条件：各个部位的螺钉锁紧扭矩，请控制在下述的规定范围内。在超过范围的情况下，可能会造成破损。 A)M4螺钉：1.8Nm~2.7Nm（主体安装） B) M5螺钉：3Nm~4Nm（外负载安装）
7. 配线、母线等，请参考：100A:公称截面积35mm2以上。
8. 严禁将产品长时间放置在超过产品温度使用范围的环境中。产品使用环境：温度-40℃~85℃，湿度5%~85%R.H.。
9. 线圈连接端子的正确安装：继电器线圈连接端没有极性区别要求。
10. 继电器意外坠地后，请不要再使用。
（说明书参数仅供参考，若有更改恕不另行通知。产品性能数据会随客户的实际需求进行调整。
