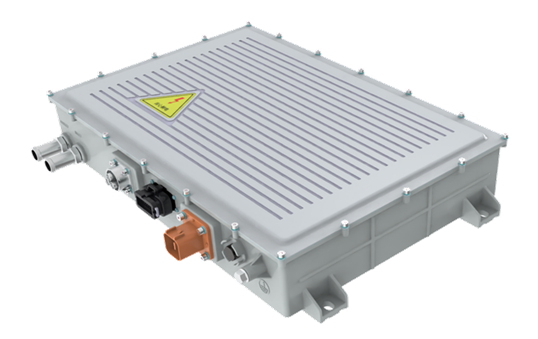

TR3630系列车载充电机是专为新型锂电纯电动物流车、大巴车、工程机械等新能源车型研发的一款高功率密度高效率充电机，采用模块化、标准化、通用化的设计思路设计研发。充电机支持三相交流输入，直流输出电压全范围可调。
产品采用全数字化控制技术设计，控制灵活智能、保护特性好、系统鲁棒性强。自带微处理器与监控单元通信，机内参数可通过CAN接口由上级监控单元设定或由上级监控单元调节。
具有输入过欠压保护、输出过流保护、输出过压保护，输出短路保护、过温保护等多重保护功能。
主要规格：
型号 | 输入电压范围 | 额定输出功率 | 额定电压 | 输出电压电流范围 | 三维数据模型 |
TR3631 | 152~456VAC | 20KW | 80VDC | 0-105VDC/0-240A | TBD |
TR3632 | 152~456VAC | 20KW | 108VDC | 0-135VDC/0-180A | TBD |
TR3633 | 152~456VAC | 20KW | 144VDC | 0-180VDC/0-132A | TBD |
TR3634 | 152~456VAC | 20KW | 360VDC | 0-500VDC/0-54A | 902.36350000.00 |
TR3635 | 152~456VAC | 20KW | 540VDC | 0-720VDC/0-36A | 902.36350000.00 |
TR3636 | 152~456VAC | 20KW | 700VDC | 0-850VDC/0-27A | 902.36350000.00 |
型号 |
车载电源类型 | 水冷车载充电机总成 |
电源型号 | TR3631 | TR3632 | TR3633 | TR3634 | TR3635 | TR3636 |
输入特性 |
额定输入电压 | 380VAC 三相五线制（中线必须可靠连接） 输入220V单相电时输出功率为6.6KW |
输入电压范围 | 152～456VAC |
额定输入电压频率 | 50Hz |
输入频率范围 | 45～65Hz |
启动冲击电流 | ≤32A |
输入功率因数 | ≥0.99（@380Vin,Pomax） |
输出特性 |
额定输出功率 | 20KW |
输出电压范围V | 0-105 | 0-135 | 0-180 | 0-500 | 0～720 | 0-850 |
输出电流范围A | 0-240 | 0-180 | 0-132 | 0-54 | 0～36 | 0-27 |
稳压精度 | ±1% |
稳流精度 | ±0.5A（Io≤10A）&≤±5%（Io>10A） |
电压纹波系数 | ≤1% |
输出响应时间 | ≤200mS |
典型效率 | ≥90% | ≥90% | ≥92% | ≥94% | ≥94% | ≥94% |
工作噪声 | - |
保护特性 |
过欠压保护 | 输入过欠压关机可自恢复，输出过欠压关机可自恢复。 |
输出反接及短路保护 | 输出短路、反接时关机，可自恢复 |
过温保护 | 当散热片温度高于75℃时降低输出功率，当温度高于95℃时断开电路，待充电温度恢复至85℃以下时充电机恢复输出 |
环境条件 |
工作环境温度 | 水冷系统液温≤65℃ |
存储温度 | -40～95℃ |
湿度 | 5%～95% |
IP等级 | IP67 |
冷却功能 | 液冷 |
通讯功能 | CAN总线控制 |
充电功能 | 接收充电指令能正常充电；无命令充电机处于待机状态 |
安规及可靠性 |
介电强度 | 原边—副边2000VAC | 原边、副边—机壳1500VAC |
绝缘电阻 | 原边—副边 ≥50MΩ |
谐波电流 | 符合GB17625.1-2003中6.7.3.1的要求 |
耐振动性能 | 经X,Y,Z三个方向扫频震动试验，零部件无损伤，紧固件无松脱现象 |
耐冲击性能 | 参见GB/T15139-1994中6.5的要求 |
耐工业溶剂性能 | 金属零部件具有良好的防腐蚀层 |
防盐雾性能 | 参见GB/T 2423.17 |
耐久性 | 在不低于GB/T 24347-2009相关规定 |
EMC特性 |
电磁抗扰性 | 符合GB/T 18487.3中11.3.1的要求 |
电磁骚扰性 | 符合GB/T 18487.3中11.3.2要求 |
